五子棋AI（一）

五子棋AI 博弈树
人工智能
发布日期:   2022-09-08
文章字数:   2.1k

一时心血来潮对棋类博弈产生了兴趣，就想着通过实现一个五子棋AI顺便了解一下相关算法和知识。

五子棋在英文中又称Gobang。先简单介绍一下，由于五子棋已经被机器严格证明了是一种“不公平”的游戏，先手黑子是绝对占优的，并且先手有必胜的套路。由于先手必胜，必须对先手进行一定的规则限制，于是就出现了“禁手”一说，即某些位置（比如能形成双活3、活3冲4）](https://baike.baidu.com/item/五子棋/130266))黑子不能下，不然就算黑子输。在日本，五子棋的理论得到极大发展，有禁手规则的五子棋被称为“连珠”（renju），而一般无禁手规则的叫做gomoku。由于大部分普通人下五子棋只是图一个乐趣，并不需要深入研究其中的理论规则，所以反而是gomoku在学生之间非常流行（我高中时下课就经常和同学玩五子棋）。

这里我实现的五子棋AI是无禁手规则的（因为有禁手的太复杂，另外本人比较懒。。。），标准棋盘大小为15$\times$15，我的目的是想实现一个能打败大部分普通人的AI，因此并没有进行更深入的专业性研究。所以，如果你能战胜我实现的AI，也不用太过惊讶。

1、设计项目主体框架

首先先进行整体框架的设计，不写过程，直接写需要几个类！

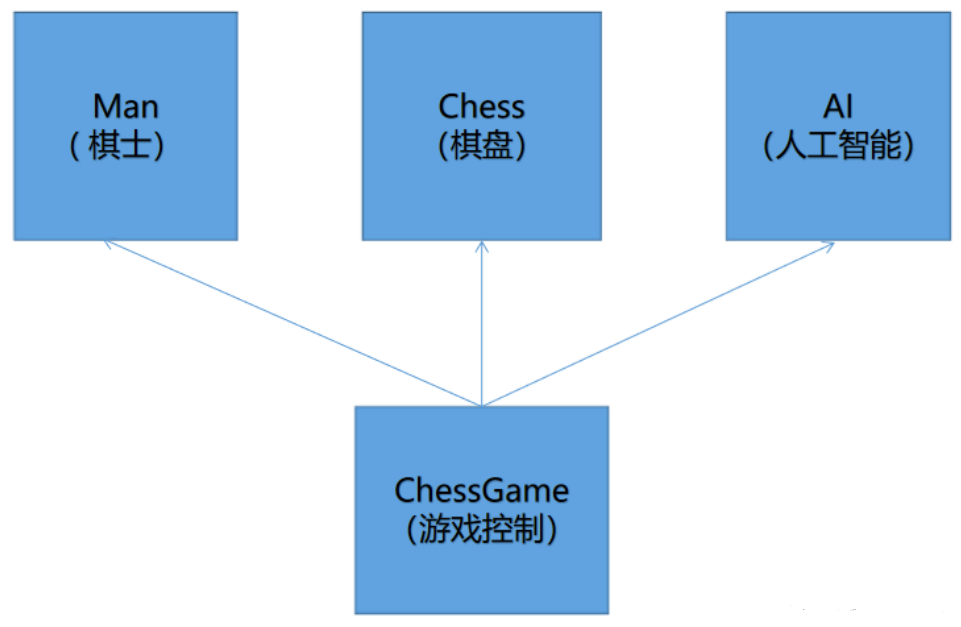

这里，我设计了4个类，分别表示棋手，AI, 棋盘，游戏控制。

2、给类添加主要接口

2.1　设计棋盘类Chess的主要接口

Chess.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
#pragma once

#define LEFT 5			//棋盘左边界
#define TOP 5			//棋盘上边界
#define RIGHT 19		//棋盘右边界
#define DOWN 19			//棋盘下边界
#define MAX_BORDER 25	//棋盘存储大小
#define CHESS_SIZE 15	//棋盘最大网格数

#define GRID_SIZE 30  //网格尺寸
#define WIDTH GRID_SIZE*(CHESS_SIZE+1)  //网格宽度
#define HEIGHT GRID_SIZE*(CHESS_SIZE+1)  //网格高度
#define MOUSE_P1 10
#define MOUSE_P2 20

#define MOUSE_COLOR LIGHTGRAY  //鼠标颜色
#define BACKGROUND_COLOR DARKGRAY  //背景颜色

//十六进制表示颜色
#define BLACK_CHESS_COLOR 0  //黑棋颜色
#define WHITE_CHESS_COLOR 0xFFFFFF  //白棋颜色

//定义下棋对象
typedef enum
{
    EMPTY = 0,
    Black_Chess = 1,  //黑棋
    White_Chess = 2   //白棋
} Object;

//下棋步数定义
class Chess_Position
{
public:
	int row;
	int col;
	Chess_Position(int r = 0, int c = 0):row(r), col(c) {};
};

class Chess
{
public:

	//画出棋盘网格
	void Draw_ChessBoard();

	//显示双方各自执棋情况提示
	void Show_Side_ChessColor(Object  humanSide);

	//初始化棋盘网络
	void Init_Chess(Object  humanSide);

	//指定位置画出一颗棋子
	void Show_A_Chess(int x, int y, int color);

	//显示会话
	void Show_Dialog(char* dialog);

	//显示博弈结果
	void Show_Result(bool humanWin);
};

2.2　设计AI类的主要接口

AI.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#pragma once

#include<vector>
#include"Chess.h"

using namespace std;

class AI
{
public:
	//AI初始化
	void Init(Chess* chess);

	//AI下棋接口
	void AISearch(Object aiSide, Chess_Position& Position, Chess_Position& nextPosition);

    //判断某一方是否取胜
	bool Is_Win(const Chess_Position Position, Object side);
};

注意：在最初开发时AISearch()和Is_Win()我并未输入参数，因为设计时并不知道要使用多少参数，这里为了方便我就直接复制进来了。

2.3　设计Man类的主要接口

Man.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#pragma once
#include "Chess.h"

class Man
{
public:
	//初始化
	void Init(Chess* chess);

	//显示鼠标位置
	void Show_Mouse(int x, int y, int color);

	//移动鼠标时更新界面
	void Move_Mouse(int x, int y, int nx, int ny);

	//棋手下棋接口
	void human_go(Chess_Position& Position, Object side);
};

2.4　设计ChessGame的主要接口

ChessGame.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#pragma once

#include"Man.h"
#include"AI.h"
#include"Chess.h"

//控制AI执黑棋还是执白棋的按钮
//可以调节
#define compSide 0	//0：AI为黑	1：AI为白

class ChessGame
{
public:
	//下棋接口
	void play();
};

2.5　添加各个接口的具体实现

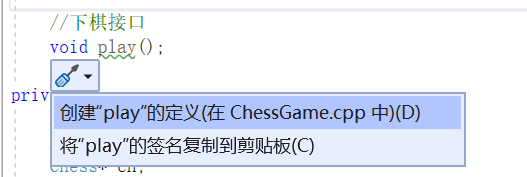

可以使用如下方式自动生成各接口的具体实现。先不用考虑各个接口的真正实现，直接使用空函数体代替。

3、绘制界面

这里绘制界面用到的是C++的图形库EasyX ，需要自行安装才能使用。

3.1　画出棋盘网络并进行初始化

Chess.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
//画出棋盘网格
void Chess::Draw_ChessBoard()
{
	for (int i = 1; i <= CHESS_SIZE; ++i)
		line(GRID_SIZE, i * GRID_SIZE, CHESS_SIZE * GRID_SIZE, i * GRID_SIZE);
	for (int i = 1; i <= CHESS_SIZE; ++i)
		line(i * GRID_SIZE, GRID_SIZE, i * GRID_SIZE, CHESS_SIZE * GRID_SIZE);
}

//初始化棋盘网络
void Chess::Init_Chess(Object humanSide)
{
	initgraph(WIDTH, HEIGHT);
	setbkcolor(BACKGROUND_COLOR);
	cleardevice();
	FlushMouseMsgBuffer();
	Draw_ChessBoard();
	Show_Side_ChessColor(humanSide);
	Show_Side_ChessColor(humanSide);
}

再补充一下头文件

1
2
#include "Chess.h"
#include<graphics.h>

3.2　显示用户提示会话以及胜负结果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
//显示双方各自执棋情况提示
void Chess::Show_Side_ChessColor(Object humanSide)
{
	settextstyle(18, 0, _T("楷体"));
	outtextxy(WIDTH - GRID_SIZE * 6, 6, _T(humanSide == Black_Chess ? "AI：白    人：黑" : "AI：黑    人：白"));
}

//显示会话
void Chess::Show_Dialog(char* dialog)
{
	settextstyle(20, 0, _T("Consolas"));
	outtextxy(30, 5, _T(dialog));
}

//显示博弈结果
void Chess::Show_Result(bool humanWin)
{
	settextstyle(30, 0, _T("楷体"));
	if (humanWin) {
		setcolor(RED);
		outtextxy(WIDTH / 2 - GRID_SIZE * 2, 0, _T("你赢了！"));
	}
	else {
		setcolor(GREEN);
		outtextxy(WIDTH / 2 - GRID_SIZE * 2, 0, _T("你输了！"));
	}
}

3.3　绘制棋子

1
2
3
4
5
6
7
8
9
10
//指定位置画出一颗棋子
void Chess::Show_A_Chess(int x, int y, int color)
{
	x -= LEFT - 1, y -= TOP - 1;
	x *= GRID_SIZE, y *= GRID_SIZE;
	setcolor(color);
	setfillcolor(color);
	setfillstyle(BS_SOLID);
	fillcircle(x, y, GRID_SIZE / 2);
}

4、实现棋手走棋

4.1　棋手的初始化

为棋手类添加数据成员，表示棋盘

Man.h

1
2
private:
	Chess* ch;

实现棋手对象的初始化

Man.cpp

1
2
3
4
5
//初始化
void Man::Init(Chess* chess)
{
	this->ch = chess;
}

在cpp文件中补充上头文件

Man.cpp

1
2
#include "Man.h"
#include<graphics.h>

然后在ChessGame的构造函数中，实现棋手的初始化。

ChessGame.cpp

1
2
3
4
5
6
7
8
9
//构造函数
ChessGame::ChessGame(Man* man, AI* ai, Chess* chess)
{
	this->man = man;
	this->ai = ai;
	this->ch = chess;

	man->Init(chess);
}

4.2　显示鼠标位置

为了用户能知道此时光标的位置,我们可以用四条斜线对光标位置进行定位,使用户能清晰地看到此时鼠标的位置。

1
2
3
4
5
6
7
8
9
10
//显示鼠标位置
void Man::Show_Mouse(int x, int y, int color)
{
	static const int p1[4][2] = { { MOUSE_P1 ,MOUSE_P1 },{ MOUSE_P1,-MOUSE_P1 },{ -MOUSE_P1,MOUSE_P1 },{ -MOUSE_P1,-MOUSE_P1 } };
	static const int p2[4][2] = { { MOUSE_P2 ,MOUSE_P2 },{ MOUSE_P2,-MOUSE_P2 },{ -MOUSE_P2,MOUSE_P2 },{ -MOUSE_P2,-MOUSE_P2 } };
	setlinecolor(color);
	x *= GRID_SIZE, y *= GRID_SIZE;
	for (int i = 0; i < 4; ++i)
		line(x + p1[i][0], y + p1[i][1], x + p2[i][0], y + p2[i][1]);
}

我们知道用户的鼠标应该要进行实时的更新,因此我们需要在添加一个函数在用户移动鼠标时更新界面。

1
2
3
4
5
6
//移动鼠标时更新界面
void Man::Move_Mouse(int x, int y, int nx, int ny)
{
	Show_Mouse(x, y, BACKGROUND_COLOR);
	Show_Mouse(nx, ny, MOUSE_COLOR);
}

4.3　棋手走棋

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
//棋手下棋接口
void Man::human_go(Chess_Position& position, Object side)
{
	MOUSEMSG m;
	int nowx = -1, nowy = -1;
	while (1) {
		m = GetMouseMsg();
		int windowx = (m.x + (GRID_SIZE >> 1)) / GRID_SIZE;
		int windowy = (m.y + (GRID_SIZE >> 1)) / GRID_SIZE;
		int chessx = windowx + LEFT - 1;
		int chessy = windowy + TOP - 1;
		if (chessx >= LEFT && chessx <= RIGHT && chessy >= TOP && chessy <= DOWN)
		{
			switch (m.uMsg)
			{
			case WM_MOUSEMOVE:     //移动
				if (nowx != windowx || nowy != windowy)
					Move_Mouse(nowx, nowy, windowx, windowy);
				break;
			case WM_LBUTTONDOWN:  //按下
				if (chess[chessy][chessx] != EMPTY)
					break;
				ch->Show_A_Chess(chessx, chessy, side == Black_Chess ? BLACK_CHESS_COLOR : WHITE_CHESS_COLOR);
				position = { chessy ,chessx };
				return;
			}
			nowx = windowx, nowy = windowy;
		}
	}
}

5、添加数据成员

为了便于调用各个类的功能，在ChessGame中，添加3个数据成员，并在构造函数中初始化这三个数据成员。

ChessGame.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#pragma once

#include"Man.h"
#include"AI.h"
#include"Chess.h"

//可以调节
#define compSide 0	//0：AI为黑	1：AI为白

class ChessGame
{
public:
	//构造函数
	ChessGame(Man*, AI*, Chess*);

	//下棋接口
	void play();

private:
	Man* man;
	AI* ai;
	Chess* ch;
};

6、细节修改

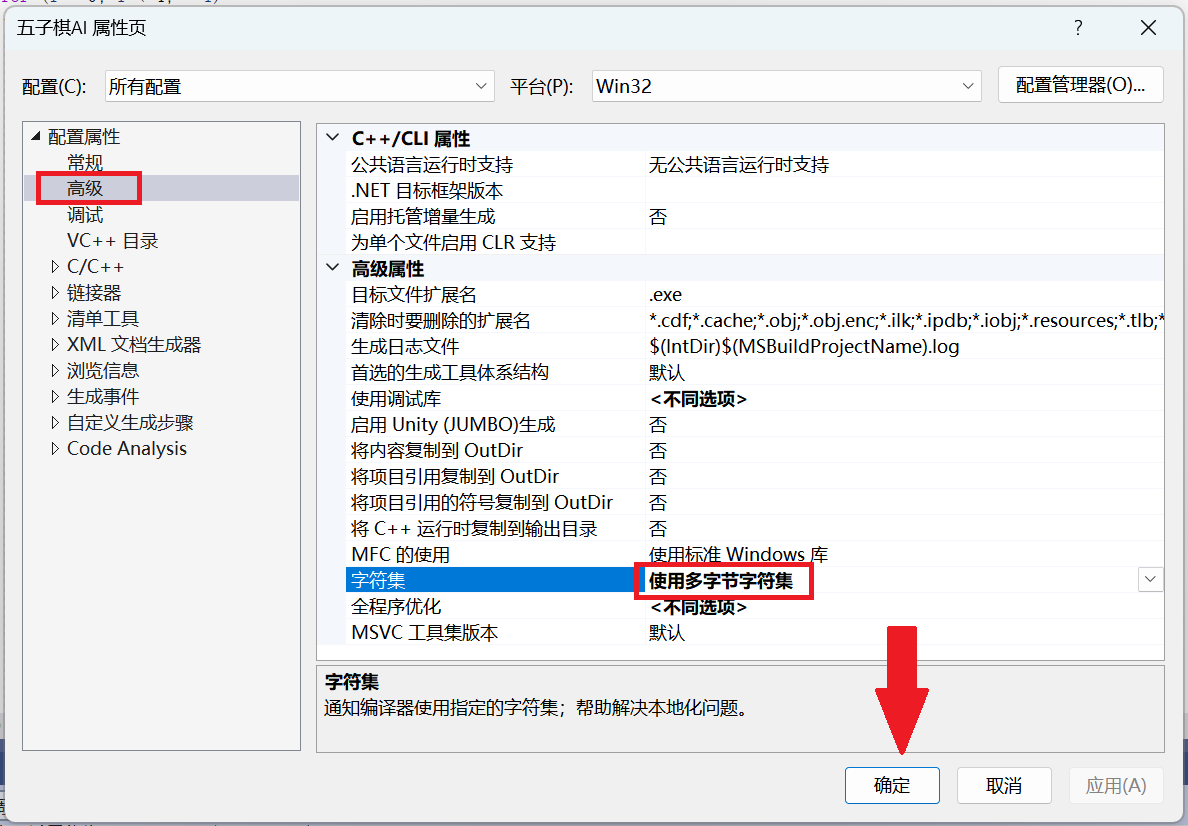

修改项目的字符集为“多字节字符集”，因为我们要让编译器不增加宏定义——UNICODE。（是否增加了宏定义UNICODE，会影响了一些Windows API的使用。）

至此，我们第一部分整体框架的设计已经结束了，简单实现了界面，但还没实现AI下棋部分，AI部分的算法包含了Min-Max算法和αβ剪枝算法的实现。下一篇将优先实现AI算法中最重要的一环：评估函数的实现。

下一篇：五子棋AI（二）
